Назначение и область применения

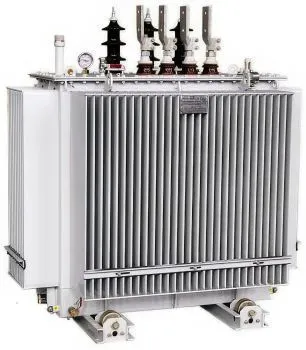

Масляный силовой трансформатор ТМГ12 — трёхфазный двухобмоточный понижающий аппарат герметичного исполнения, относящийся к классу энергоэффективности Х2К1. Предназначен для преобразования электроэнергии в распределительных сетях энергосистем и у потребителей электроэнергии.
Оборудование допускает установку как на открытом воздухе, так и в вентилируемых помещениях, в условиях умеренного (от −45 до +40 °C) или холодного (от −60 до +40 °C) климата.
Ключевые особенности ТМГ12:
- герметичное исполнение в гофрированном баке, без маслорасширителя и воздушной подушки;
- полное заполнение трансформаторным маслом, исключающее контакт с окружающей средой;
- регулирование напряжения ПБВ в диапазоне ±5 % ступенями по 2,5 %;
- ввод нейтрали стороны НН рассчитан на продолжительную нагрузку током, равным 100 % номинального тока обмотки НН;
- повышенный класс энергоэффективности: 2 класс по потерям холостого хода, 1 класс по потерям короткого замыкания.
Изготовление ведётся по ГОСТ 11677-85, ТУ РБ 100211261.015-2001.
Расшифровка маркировки
Маркировка ТМГ12-ХХХ/10/0,4-У1 (Д/Ун-11) содержит полную информацию о типе, мощности, напряжениях и схеме соединения:
- Т — трёхфазный трансформатор;
- М — масляное охлаждение (естественное), двухобмоточный, переключаемый без возбуждения;
- Г — герметичный в гофрированном баке с полным заполнением маслом;
- 12 — номер серии (модификации);
- ХХХ — номинальная мощность, кВА;
- 10 — номинальное напряжение обмотки ВН, кВ;
- 0,4 — номинальное напряжение обмотки НН, кВ;
- У1 — климатическое исполнение и категория размещения;
- Д/Ун-11 — схема соединения «треугольник — звезда с выведенной нейтралью», группа соединений 11.
«Трансформаторы ТМГ12 герметичного исполнения, без маслорасширителей. Температурные изменения объёма масла компенсируются изменением объёма гофров бака за счёт упругой деформации.»
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Номинальная мощность, кВА | 100 … 1600 | линейка типоразмеров |
| Напряжение ВН, кВ | 6 … 15 | по заказу |
| Напряжение НН, кВ | 0,4 | по заказу |
| Схемы и группы соединения обмоток | У/Ун-0, Д/Ун-11 | по заказу |
| Климатическое исполнение | У1, ХЛ1, УХЛ1 | −45…+40 °C / −60…+40 °C |
| Класс энергоэффективности | Х2К1 | |
| Гарантийный срок, лет | 5 |
Массо-габаритные характеристики зависят от типоразмера и приведены в таблице ниже. Трансформаторы комплектуются транспортными роликами для перемещения в продольном и поперечном направлениях.
Конструкция
Основные конструктивные узлы трансформатора ТМГ12:
- Гофрированный бак — герметичная сварная конструкция из листовой стали, компенсирующая температурные изменения объёма масла за счёт упругой деформации гофров;
- Магнитопровод — шихтованный сердечник из холоднокатаной электротехнической стали;
- Обмотки — цилиндрические многослойные катушки ВН и НН (медь, алюминий или алюминиевая фольга, в зависимости от типоразмера и заказа);
- Маслоуказатель — поплавкового типа для контроля уровня масла;
- Гильза для термометра — на крышке трансформатора для установки жидкостного стеклянного термометра;
- Манометрический сигнализирующий термометр — по заказу для измерения температуры верхних слоёв масла и управления внешними цепями.
Для трансформаторов, размещаемых в помещении, по заказу предусматривается установка электроконтактного мановакуумметра для контроля внутреннего давления.
Все трансформаторы проходят испытания на электрическую прочность изоляции по ГОСТ 1516.1-76.
Условия эксплуатации
Оборудование рассчитано на продолжительный режим работы в следующих условиях:
- высота над уровнем моря — не более 1000 м;
- температура окружающего воздуха — от −45 до +40 °C (У1) или от −60 до +40 °C (УХЛ1);
- относительная влажность — до 80 % при +20 °C;
- окружающая среда — невзрывоопасная, без агрессивных газов и токопроводящей пыли.
Эксплуатация в условиях тряски, вибрации, ударов, а также в химически активной среде не допускается.
Регулирование напряжения (ПБВ)
Трансформаторы ТМГ12 оснащены устройством ПБВ (переключение без возбуждения). Регулирование напряжения осуществляется в диапазоне до ±5 % от номинального значения путём переключения ответвлений обмотки ВН ступенями по 2,5 %.
Переключение ответвлений выполняется вручную только при полном отключении трансформатора от сети.
Нормативная база и стандарты
| Документ | Наименование | Примечание |
|---|---|---|
| ГОСТ 11677-85 | Трансформаторы силовые. Общие технические условия | основной стандарт |
| ГОСТ 1516.3 | Электрооборудование переменного тока. Изоляция | нормальная изоляция уровня «б» |
| ТУ РБ 100211261.015-2001 | Технические условия на трансформаторы ТМГ12 | |
| CENELEC | Рекомендации Европейского комитета электротехнической стандартизации | по потерям |
| EN 50464-1 | Европейский стандарт на силовые трансформаторы | |
| ПУЭ (7-е изд.) | Правила устройства электроустановок | гл. 1.4, 2.1 |
| ПТЭЭП | Правила технической эксплуатации электроустановок потребителей | разд. 2.1 |
«Уровень потерь холостого хода и короткого замыкания в серии трансформаторов ТМГ12 установлен в соответствии с классом энергоэффективности Х2К1, рекомендациями CENELEC и снижен по сравнению с трансформаторами других серий, что позволяет существенно уменьшить затраты в процессе эксплуатации.»
Потери, ток холостого хода и массо-габаритные параметры
| Типоразмер | Мощность, кВА | Потери ХХ, Вт | Потери КЗ, Вт | Напряжение КЗ, % | Уровень шума, дБА | Масса масла, кг | Полная масса, кг |
|---|---|---|---|---|---|---|---|
| ТМГ12-100 | 100 | 210 | 1750 | 4,5 | 52 | 125 | 560 |
| ТМГ12-160 | 160 | 300 | 2350 | 4,5 | 54 | 165 | 755 |
| ТМГ12-250 | 250 | 425 | 3250 | 4,5 | 55 | 225 | 1000 |
| ТМГ12-400 | 400 | 610 | 4600 | 4,5 | 58 | 325 | 1370 |
| ТМГ12-630 | 630 | 800 | 6750 | 5,5 | 61 | 440 | 1870 |
| ТМГ12-1000 | 1000 | 1100 | 10500 | 5,5 | 64 | 720 | 2820 |
| ТМГ12-1250 | 1250 | 1350 | 13250 | 6,0 | 65 | 855 | 3630 |
* Данные приведены для напряжения ВН 6-10 кВ, НН 0,4 кВ. Характеристики для других напряжений уточняются по паспорту.
Преимущества трансформаторов серии ТМГ12
- Энергоэффективность — соответствие классу Х2К1, потери холостого хода и короткого замыкания снижены в соответствии с рекомендациями CENELEC;
- Герметичность — масло не контактирует с окружающей средой, что исключает его увлажнение и окисление, отпадает необходимость в испытаниях масла при вводе в эксплуатацию;
- Отсутствие маслорасширителя — снижение габаритов и массы трансформатора;
- Низкий уровень шума — улучшенные акустические характеристики;
- Надёжность — гофрированный бак компенсирует температурные изменения объёма масла за счёт упругой деформации;
- Удобство монтажа — наличие транспортных роликов для перемещения;
- Длительный срок службы — не менее 25 лет при соблюдении правил эксплуатации;
- Гарантия завода — 5 лет.
Часто задаваемые вопросы о трансформаторах ТМГ12
Обратите внимание: завод-изготовитель производит трансформаторы ТМГ12 мощностью от 25 до 2500 кВА с любым сочетанием напряжений, отличным от стандартных. По желанию заказчика возможна комплектация с электроконтактным мановакуумметром, манометрическим сигнализирующим термометром и нестандартными схемами соединения.
Соответствие требованиям ПУЭ и ПТЭЭП подтверждено сертификатами и протоколами заводских испытаний.
